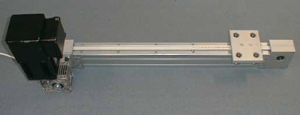

KFM05 im Einsatz an einer Zahnriemenachse

Geschwindigkeiten von 0,5 m / s und

Wiederholgenauigkeit von ± 0,3 mm sind erreichbar.

Nicht ganz Servo - aber zu diesem Preis ok.



Typische Applikationen

1. Quertransport in einer Kunststoff-Spritzmaschine



In vielen Produktionsmaschinen stellt sich die Aufgabe, Werkstücke schnell von einem Bearbeitungsort zum nächsten zu transportieren. Dafür ist der KFM05 ideal. Bei feststehenden Lade- und Entladepositionen genügt eine einfache E/A-Schnittstelle, um bis zu 16 Positionen anzufahren.



Ändern sich die Positionen während der Produktion oder bedingt durch die Werkstückabmessungen, bietet sich die Ausführung mit Profibus an.



Im Gegensatz zu pneumatischen Lösungen kann der KFM05 seine Vorteile voll ausspielen:

Er ist schneller, fährt mit immer gleichen Parametern in eine Position, ist wartungsfrei und ist einfach umprogrammierbar. Das alles können pneumatische Lösungen nicht bieten.

Und der Preis? Sie werden überrascht sein: Schon bei drei Positionen ist der KFM05 billiger als eine pneumatische Lösung.





2. Lift in Montageautomaten



Für ausgedehnte Montage-Anlagen in der Automobilindustrie wird oft die Forderung gestellt, in zwei Ebenen zu produzieren oder periphere Funktionen, wie z. B. Pufferbänder, in der „Etage drüber“ anzuordnen.

Also müssen die Werkstücke ca. 1,5 m oder mehr nach oben oder unten transportiert werden.

Das geschieht durch Lifte, die z. T. mehrere 100 kg tragen können und den Transport in wenigen Sekunden bewerkstelligen. Trotzdem sollen sie auf 0,1 mm genau positionieren und sanft anlaufen und bremsen, um die Teile auf den Werkstückträgern nicht durcheinander zu werfen.

Rechts sehen Sie ein Beispiel aus einer solchen Anlage. Die Teile, die die Roboterzelle (links im Bild) verlassen, werden auf ein höheres Niveau gehoben. In diesem Fall sind die Antriebe mit Profibus ausgerüstet, um auf die unterschiedlichen Anforderungen reagieren zu können. Zum Beispiel werden Teile, die als Ausschuss erkannt wurden, nicht mit dem Lift befördert, sondern auf der gleichen Ebene auf ein Ausschuss-Band geschoben.



Solche Lifte laufen in großer Zahl seit 2001 in verschiedenen Werken der Automobilzulieferer im Dreischichtbetrieb.



Quertransport mit einer Zahnriemen - Achse in einer Kunststoff - Spritzmaschine.

Liftantrieb (senkrecht) nach einer Roboterzelle.
